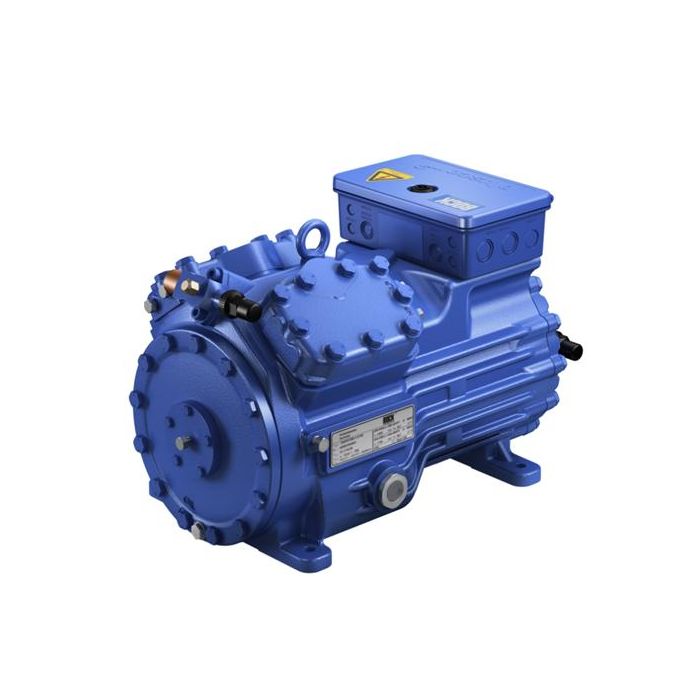

HGX34e/215-4S компрессор GEA BOCK СитиХолод

Замена для устаревших моделей: HG34P/215-4S, HGX34P/215-4S, HG3/235-4S и HG34e/215-4S

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	23870 3,83	21858 3,86	18182 3,84	14943 3,75	12113 3,58	9661 3,35	7558 3,07	5772 2,76	4276 2,41	3037 2,05	2028 1,68	1216 1,31
40 °C	Q P	20189 4,72	18426 4,66	15221 4,48	12418 4,24	9989 3,94	7902 3,61	6128 3,24	4638 2,85	3400 2,45	2386 2,05	1564 * 1,66	906 * 1,29
50 °C	Q P	16429 5,48	14920 5,33	12195 5,00	9837 4,61	7818 4,19	6105 3,75	4671 3,29	3484 2,83	2515 2,38	1733 * 1,95	1110 * 1,54

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

Пределы применения для хладагентов R404A

Применение без ограничений
Дополнительное охлаждение или заниженная температура всасываемого газа (Δtoh<20K) *

По диаграммам границ применения определяется рабочий диапазон компрессоров. Необходимо учитывать значение выделенных участков. Не рекомендуется длительная работа в пограничных диапазонах .

В режиме работы с Bock EFC (Electronic-Frequency-Control) возможно сокращение границ применения.

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C
30 °C	Q P	26435 3,30	24245 3,36	22190 3,39	20268 3,40	16798 3,36	13794 3,25	11217 3,08	9025 2,88	7179 2,64	5637 2,38	4361 * 2,12	3309 * 1,87
40 °C	Q P	23286 4,31	21350 4,29	19538 4,25	17844 4,19	14791 4,02	12150 3,80	9882 3,53	7946 3,23	6302 * 2,91	4909 * 2,58	3727 ** 2,27	2716 ** 1,96
50 °C	Q P	20188 5,29	18496 5,19	16913 5,08	15435 4,95	12773 4,64	10471 4,29	8487 3,91	6782 * 3,51	5314 * 3,10	4045 ** 2,70

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

Пределы применения для хладагентов R22

Применение без ограничений
Дополнительное охлаждение или заниженная температура всасываемого газа (Δtoh<20K) *
Дополнительное охлаждение и заниженная температура всасываемого газа (Δtoh<20K) **

По диаграммам границ применения определяется рабочий диапазон компрессоров. Необходимо учитывать значение выделенных участков. Не рекомендуется длительная работа в пограничных диапазонах .

В режиме работы с Bock EFC (Electronic-Frequency-Control) возможно сокращение границ применения.

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C
30 °C	Q P	17159 2,27	15698 2,31	14310 2,32	12995 2,32	10577 2,26	8441 2,15	6581 1,99	4991 1,80	3666 1,60	2602 1,39	1793 1,18
40 °C	Q P	15103 2,88	13767 2,84	12501 2,79	11303 2,72	9111 2,55	7187 2,35	5524 2,12	4118 1,88	2965 1,64	2057 1,42	1391 1,22
50 °C	Q P	12941 3,39	11738 3,28	10602 3,16	9531 3,04	7582 2,77	5887 2,48	4439 2,19	3236 1,91	2270 1,65	1536 * 1,42	1031 * 1,24
60 °C	Q P	10743 3,80	9683 3,63	8685 3,45	7750 3,27	6061 2,91	4612 2,55	3398 2,21	2413 1,89	1653 * 1,62	1111 * 1,40	784 * 1,25
70 °C	Q P	8582 4,13	7673 3,90	6823 3,67	6031 3,44	4620 2,99	3436 2,57	2472 * 2,18	1724 * 1,84	1186 * 1,56

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

Пределы применения для хладагентов R134a

Применение без ограничений
Дополнительное охлаждение или заниженная температура всасываемого газа (Δtoh<20K) *

По диаграммам границ применения определяется рабочий диапазон компрессоров. Необходимо учитывать значение выделенных участков. Не рекомендуется длительная работа в пограничных диапазонах .

В режиме работы с Bock EFC (Electronic-Frequency-Control) возможно сокращение границ применения.

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C
30 °C	Q P	25568 3,46	23254 3,49	21097 3,50	19091 3,49	15507 3,40	12447 3,24	9859 3,02	7689 2,76	5884 2,48	4392 2,19
40 °C	Q P	22321 4,38	20253 4,33	18333 4,26	16553 4,17	13386 3,94	10702 3,66	8445 3,34	6564 3,00	5004 2,65	3713 2,30
50 °C	Q P	19081 5,19	17265 5,06	15585 4,92	14034 4,75	11294 4,39	8992 4,00	7075 3,58	5490 3,16	4183 * 2,74	3102 * 2,36

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

Пределы применения для хладагентов R407C

Применение без ограничений
Дополнительное охлаждение или заниженная температура всасываемого газа (Δtoh<20K) *

По диаграммам границ применения определяется рабочий диапазон компрессоров. Необходимо учитывать значение выделенных участков. Не рекомендуется длительная работа в пограничных диапазонах .

В режиме работы с Bock EFC (Electronic-Frequency-Control) возможно сокращение границ применения.

Дополнительная информация

Дополнительная информация
Замена для моделей	HG34P/215-4S, HGX34P/215-4S, HG3/235-4S и HG34e/215-4S
Число цилиндров / диаметр цилиндра / ход поршня	4 / 41,5 mm / 40 mm
Объёмная производ. 50/60 Hz (1450/1740 ¹/min)	18,80 / 22,60 m³/h
Напряжение	220-240 V Δ / 380-420 V Y - 3 - 50 Hz,265-290 V Δ / 440-480 V Y - 3 - 60 Hz
Макс. рабочий ток	18,3 / 10,5 A
Макс. потребляемая мощность	6,0 kW
Пусковой ток (с блокированным ротором)	132,0 / 76,0 A
Защита двигателя	MP10
Класс защиты: клем. коробка / вентилятор	IP 66
Вес	97
Макс. избыточное давление (LP/HP)	19 / 28 bar
Гнездо на линии всасывания SV	28 mm - 1 1/8 "
Гнездо налинии нагнетания DV	22 mm - 7/8 "
Смазка	масляный насос
Тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
Тип масла для R22	FUCHS Reniso SP 46
Заправка масла	1,3 Ltr.
Наружные размеры: длина / ширина / высота	540 / 285 / 315 mm
Подогреватель масла в картере	есть
