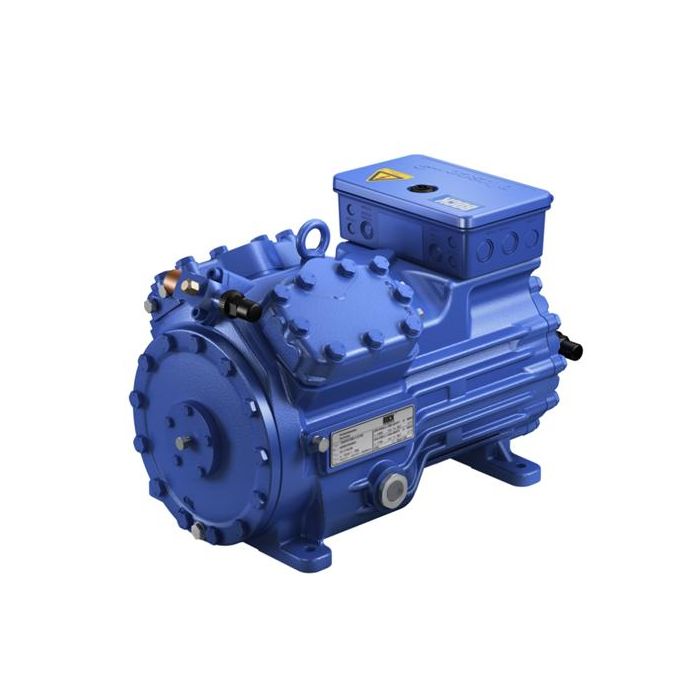

HGX34e/315-4S компрессор GEA BOCK СитиХолод

Замена для устаревших моделей: HG34P/315-4S, HGX34P/315-4S, HG3/325-4S, HG4/310-4S и HG34e/315-4S

R404A данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
30 °C	Q P	33703 5,87	30975 5,82	25969 5,67	21532 5,44	17630 5,15	14227 4,80	11287 4,39	8775 3,95	6655 3,48	4891 2,98	3448 2,48	2290 1,96
40 °C	Q P	28618 7,06	26248 6,92	21913 6,60	18088 6,21	14737 5,76	11825 5,27	9315 4,74	7173 4,17	5363 3,59	3849 3,00	2596 * 2,40	1567 * 1,81
50 °C	Q P	23437 8,13	21430 7,90	17774 7,40	14568 6,84	11775 6,24	9361 5,60	7290 4,93	5526 4,24	4033 3,54	2776 * 2,84	1719 * 2,15

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

Пределы применения для хладагентов R404A

Применение без ограничений
Дополнительное охлаждение или заниженная температура всасываемого газа (Δtoh<20K) *

По диаграммам границ применения определяется рабочий диапазон компрессоров. Необходимо учитывать значение выделенных участков. Не рекомендуется длительная работа в пограничных диапазонах .

В режиме работы с Bock EFC (Electronic-Frequency-Control) возможно сокращение границ применения.

R22 данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C
30 °C	Q P	38464 4,80	35271 4,88	32279 4,92	29478 4,94	24426 4,88	20055 4,72	16305 4,48	13117 4,18	10431 3,83	8188 3,46	6329 * 3,08	4792 * 2,71
40 °C	Q P	33879 6,26	31057 6,23	28415 6,18	25947 6,09	21500 5,85	17657 5,52	14358 5,13	11543 4,69	9154 * 4,22	7129 * 3,75	5410 ** 3,29	3938 ** 2,85
50 °C	Q P	29336 7,68	26870 7,54	24565 7,37	22414 7,18	18545 6,74	15201 6,24	12324 5,69	9854 * 5,10	7731 * 4,51	5897 ** 3,93

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

Пределы применения для хладагентов R22

Применение без ограничений
Дополнительное охлаждение или заниженная температура всасываемого газа (Δtoh<20K) *
Дополнительное охлаждение и заниженная температура всасываемого газа (Δtoh<20K) **

По диаграммам границ применения определяется рабочий диапазон компрессоров. Необходимо учитывать значение выделенных участков. Не рекомендуется длительная работа в пограничных диапазонах .

В режиме работы с Bock EFC (Electronic-Frequency-Control) возможно сокращение границ применения

R134a данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C
30 °C	Q P	25455 3,41	23209 3,43	21092 3,43	19101 3,41	15487 3,30	12344 3,12	9650 2,89	7382 2,62	5519 2,32	4037 2,02	2914 1,73
40 °C	Q P	22294 4,22	20289 4,17	18402 4,10	16630 4,01	13420 3,78	10635 3,49	8255 3,16	6256 2,80	4616 2,44	3312 2,07	2323 1,73
50 °C	Q P	19154 4,97	17389 4,85	15731 4,71	14177 4,55	11368 4,20	8940 3,79	6871 3,36	5138 2,92	3719 2,48	2591 * 2,05	1733 * 1,66
60 °C	Q P	16052 5,64	14526 5,44	13096 5,23	11758 5,00	9348 4,52	7274 4,00	5514 3,47	4044 2,93	2844 * 2,41	1891 * 1,92	1161 * 1,48
70 °C	Q P	13003 6,18	11715 5,91	10511 5,63	9389 5,33	7375 4,72	5653 4,09	4199 * 3,45	2992 * 2,82	2008 * 2,22

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

Пределы применения для хладагентов R134a

Применение без ограничений
Дополнительное охлаждение или заниженная температура всасываемого газа (Δtoh<20K) *

По диаграммам границ применения определяется рабочий диапазон компрессоров. Необходимо учитывать значение выделенных участков. Не рекомендуется длительная работа в пограничных диапазонах .

В режиме работы с Bock EFC (Electronic-Frequency-Control) возможно сокращение границ применения.

R407C данные по производительности 50 Hz

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		12,5 °C	10 °C	7,5 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C
30 °C	Q P	35804 4,96	32655 5,00	29708 5,02	26957 4,99	22010 4,86	17757 4,64	14137 4,33	11092 3,96	8563 3,56	6489 3,14
40 °C	Q P	31289 6,32	28494 6,26	25886 6,16	23456 6,04	19101 5,72	15371 5,32	12206 4,87	9547 4,37	7336 3,86	5513 3,35
50 °C	Q P	26702 7,63	24275 7,45	22016 7,25	19919 7,02	16180 6,51	12996 5,93	10310 5,32	8062 4,69	6193 * 4,05	4643 * 3,44

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

Пределы применения для хладагентов R407C

Применение без ограничений
Дополнительное охлаждение или заниженная температура всасываемого газа (Δtoh<20K) *

По диаграммам границ применения определяется рабочий диапазон компрессоров. Необходимо учитывать значение выделенных участков. Не рекомендуется длительная работа в пограничных диапазонах .

В режиме работы с Bock EFC (Electronic-Frequency-Control) возможно сокращение границ применения.

Дополнительная информация

Дополнительная информация
Замена для моделей	HG34P/315-4S, HGX34P/315-4S, HG3/325-4S, HG4/310-4S и HG34e/315-4S
Число цилиндров / диаметр цилиндра / ход поршня	4 / 50 mm / 40 mm
Объёмная производ. 50/60 Hz (1450/1740 ¹/min)	27,30 / 32,80 m³/h
Напряжение	220-240 V Δ / 380-420 V Y - 3 - 50 H,265-290 V Δ / 440-480 V Y - 3 - 60 Hz
Макс. рабочий ток	25,5 / 14,7 A
Макс. потребляемая мощность	8,9 kW
Пусковой ток (с блокированным ротором)	132,0 / 76,0 A
Защита двигателя	MP10
Класс защиты: клем. коробка / вентилятор	IP 66
Вес	97 kg
Макс. избыточное давление (LP/HP)	19 / 28 bar
Гнездо на линии всасывания SV	28 mm - 1 1/8 "
Гнездо налинии нагнетания DV	22 mm - 7/8 "
Смазка	масляный насос
Тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
Тип масла для R22	FUCHS Reniso SP 46
Заправка масла	1,3 Ltr.
Наружные размеры: длина / ширина / высота	540 / 285 / 315 mm
Подогреватель масла в картере	наличие
