MT22-4VM MT22-4VM Компрессор Danfoss

Цена особого предложения 38 819,54 ₽ Обычная цена 63 639,15 ₽
SKU
r_danfoss_MT22-4VM

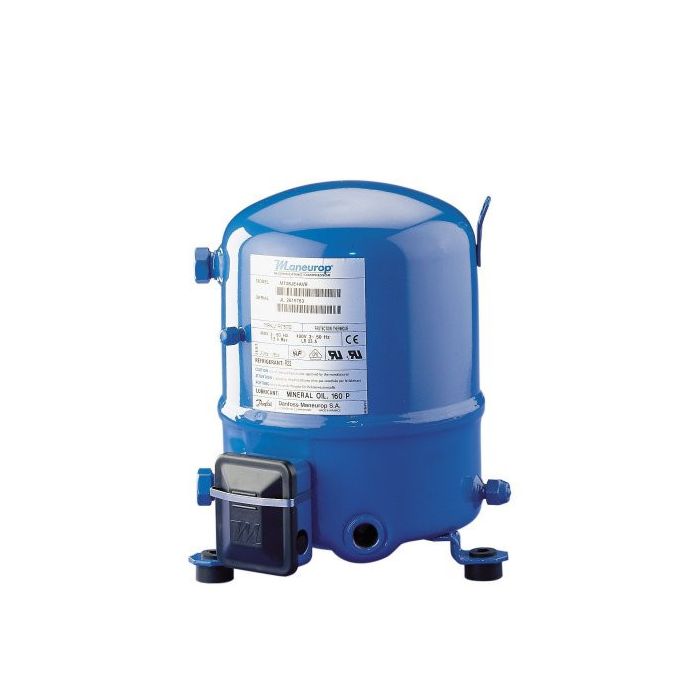

MT22JC4AVE является полной маркировкой, указанной на шильдике компрессора Maneurop MT 22 для среднетемпературного применения с составе холодильных установок на фреоне R22. Для заказа используйте код паллетной упаковки MT22-4VM.
   Цены со скидкой действуют при заказе от 7000 руб
   Минимальная сумма заказа составляет 4000 руб

MT22JC4AVE Maneurop - это поршневой компрессор, производимый во франции на завод Danfoss. Основное предназначение - использование в составе холодильных систем, работающих в среднетемпературном режиме. Может применяться в широком диапазоне температур и условий эксплуатации. В компрессоре MT 22 используются комплектующие наивысшего качества, что обеспечивает длительный эксплуатационный период.

Описание

Maneurop MT 22 - это герметичный компрессор, спроектированный для работы при средних и высоких температурах кипения хладагента. Для охлаждения электродвигателя используется всасываемый газ. Встроенная система защиты, а также значительный вращающий момент обеспечивают бесперебойную работу все холодильной установки.

Заправлять компрессор MT22JC4AVE (и другие модификации данной модели) необходимо минеральным маслом. Значительный внутренний объем компрессора защищает от гидроудара и позволяет отказаться от отделителя жидкости. Система охлаждения двигателя всасываемым фреоном позволяет избежать использования внешнего принудительного обдува компрессора. Благодаря этому есть возможность снизить уровень шума MT22-4VM путем использования специального акустического чехла. В комплекте поставки компрессора вы также найдете и смотровое стекло для контроля уровня масла, и штуцер для линии выравнивания масла.

Расшифровка заказного кода компрессора MT22-4VM

МТ - тип компрессора

22 - данные по производительности в Kbtu при 60 Гц

4 - код напряжения электродвигателя (380-400В/3ф/50Гц)

V - наличие штуцера и смотрового стекла

M - промышленная (паллетная) упаковка

Диапазон применения MT 22

Данный компрессор возможно использовать (в зависимости от перегрева) в диапазоне температур кипения от -25С до +15С. Температура конденсации должна находиться в пределах от +30С до +70С. Длительное применение на границах допустимого диапазона не рекомендуется. Более подробные данные можно найти в паспорте на компрессор, либо запросить у наших инженеров.

Поршневой компрессор MT22-4VM от Maneurop предназначен для эксплуатации в широком диапазоне применений и рабочих условий. Высокое качество комплектующих и точность изготовления узлов компрессора MT 22 обеспечивает длительный срок службы.

Защита компрессора MT22JC4AVE

Обмотки электродвигателя компрессора надежно защищены внутренней защитой электродвигателя, но производитель все равно рекомендует держать температуру нагнетания ниже 135С, если компрессор работает за пределами своего диапазона эксплуатации. Наиболее эффективно можно защитить компрессор, если использовать термостат Danfoss на линии нагнетания. При этом термостат рекомендуется ставить в пределах 150 мм от нагнетания компрессора. При замене компрессора настоятельно рекомендуем установку антикислотного фильтра.

Характеристики компрессора, а также список всех возможных опций можно посмотреть на вкладке "Дополнительная информация".

Дополнительная информация

Характеристики

Величина

Тип MT
Масса нетто 23.00 Kg
Approval standards Аттестовано ССС; Аттестовано СЕ; Аттестовано UL (файл SA6873)
Capacity control Fixed speed
Economizer No
Fitting remark (поставляются только с соединением типа Rotolock)
Generation code A
Nominal cooling capacity at 50Hz 4.9
Oil equalization torque [Nm] 48
Packaging width [mm] 800
Phase 3
Speed Platform С постоянной скоростью
Swept volume [cm3] 38.12
Верхнее значение диапазона напряжений при 50 Гц [V] 457
Верхнее значение диапазона напряжений при 60 Гц [V] 506
Верхнее значение номинального напряжения при 50 Гц [V] 415
Верхнее значение номинального напряжения при 60 Гц [V] 460
Вес упаковки [Kg] 307
Втулка под резьбу ODF
Выравнивание уровней масла 3/8'' flare SAE
Высота упаковки [mm] 500
Вязкость: [cP] 32
Длина упаковки [mm] 1150
Заводские настройки ВД(высокое давление) [bar] 25
Заводские настройки НД(низкое давление) [bar] 25
Заправка масла [cm3] 0.95
Заправка хладагентом [kg] 2.5
Защита электродвигателя Внутренняя защита от перегрузки
Испытания на ВД [bar] 30
Испытания на НД [bar] 25
Испытания на перепад давления [bar] 30
Класс защиты IP Класс защиты IP55 (с кабельным уплотнением)
Код конфигурации Одинарный
Кол-во запусков в час 12
Количество упаковок 12
Макс. постоянный рабочий ток (MCC) 6 A
Масса брутто 24.17 Kg
Момент затяжки отверстия манометра НД [Nm] 15
Момент затяжки при монтаже всасывающего патрубка [Nm] 80
Момент затяжки при монтаже на стекло [Nm] 50
Момент затяжки при монтаже нагнетающего патрубка [Nm] 80
Момент затяжки соединения заземления [Nm] 2
Момент затяжки [Nm] 15
Монтаж стекла Резьбовое соединение
Нижнее значение диапазона напряжений при 50 Гц [V] 342
Нижнее значение диапазона напряжений при 60 Гц [V] 414
Нижнее значение номинального напряжения при 50 Гц [V] 380
Нижнее значение номинального напряжения при 60 Гц [V] 460
Номер модели MT22JC4AVE
Номер чертежа 8501024e
Номинальная холодопроизводительность при 60  Гц 6.4
Обозначение типа Compressor
Отверстие манометра высокого давления Нет
Отверстие манометра низкого давления Клапан Шредера
Перечень рекомендуемых масел 160P
Поставляемое масло Начальная заправка масла
Поставляемые инструкции Инструкция по монтажу
Поставляемые фитинги Соединительные втулки под пайку, накидные гайки и прокладки для всасывающего и нагнетательного патрубков
Поставляемый комплект для монтажа Монтажный комплект с прокладками, болтами, гайками, втулками и шайбами
Предохранительный клапан 30 бар/8 бар
Размер всасывающего патрубка [in] 1
Размер всасывающего патрубка rotolock [in] 1
Размер всасывающей соединительной трубы с муфтой [in] 1/2
Размер всасывающей соединительной трубы [in] 1/2
Размер нагнетающего патрубка [in] 1
Размер нагнетающего патрубка rotolock [in] 1
Размер нагнетающей соединительной трубы с муфтой [in] 3/8
Размер нагнетающей соединительной трубы [in] 3/8
Скорость вращения при 50 Гц [rpm] 2900
Скорость вращения при 60 Гц [rpm] 3500
Сопротивление обмотки для трехфазных компрессоров с идентичной обмоткой [Ohm] 9.17 Ohm
Стандарт фитингов Rotolock
Технология Поршневой
Тип присоединения Rotolock
Ток с блокированным ротором (LRA) 16 A
Торговое название Поршневой компрессор
Формат упаковки Общая упаковка
Хладагент R22; R417A-160PZ
Цилиндр 1
Частота [Hz] 50/60
Электрические соединения Лопатка
• Всасывающий клапан 8168031
• Всасывающий клапан Описание Rotolock-вентиль, V06 (1" rotolock, 1/2" ODF)
• Звукоизоляционный кожух 1 120Z0471
• Звукоизоляционный кожух 1 Описание Звукоизоляционный кожух для одноцилиндрового компрессора
• Звукоизоляционный кожух 2 120Z0575
• Звукоизоляционный кожух 2 Описание Acoustic hood for one-cylinder compressor
• Комплект вентилей 7703004
• Комплект вентилей Описание Комплект вентилей, V06 (1"~1/2"), В01 (1"~3/8")
• Комплект для монтажа 1 8156001
• Комплект для монтажа 1 Описание Комплект для монтажа одно- и двуспирального компрессора, включая 3 изолирующих шайбы, 3 болта
• Комплект уголков 7703011
• Комплект уголков Описание Комплект угловых переходников, C06 (1"~1/2"), C01 (1"~3/8")
• Крышка электрошкафа 8156134
• Крышка электрошкафа Описание Комплект для технического обслуживания клеммной коробки 80 x 96 мм, включая 1 крышку, 1 зажим
• Масло 1 7754001
• Масло 1 Описание Минер. масло, 160P, банка 2 литра
• Набор прокладок 8156009
• Набор прокладок Описание Комплект прокладок, 1", 1-1/4", 1-3/4", прокладки черные и белые для смотрового стекла маслопровода
• Нагнетательный клапан 8168027
• Нагнетательный клапан Описание Rotolock-вентиль, V01 (1" rotolock, 3/8" ODF)
• Патрубок линии всасывания 8153007
• Патрубок линии всасывания Описание Адаптер под пайку, P06 (1" rotolock, 1/2" ODF)
• Патрубок линии нагнетания 8153010
• Патрубок линии нагнетания Описание Адаптер под пайку, P01 (1" rotolock, 3/8" ODF)
• Присоединение для выравнивания уровней масла 8153127
• Присоединение для выравнивания уровней масла Описание Гайка для устройства выравнивания уровней масла
• Прокладка на линии всасывания 8156130
• Прокладка на линии всасывания Описание Прокладка, 1"
• Прокладка на линии нагнетания 8156130
• Прокладка на линии нагнетания Описание Прокладка, 1"
• Прокладка указателя уровня масла 8156145
• Прокладка указателя уровня масла Описание Прокладка для смотрового стекла маслопровода (каучук черный)
• Пусковое устройство 1 7705006
• Пусковое устройство 1 Описание Электрон. комплект устройств плавного пуска, MCI 15 C
• Ремень 01 7773106
• Ремень 01 Описание Подогреватель картера ленточного типа, 54 Вт, 230 В, аттестованный СЕ, UL
• Ремень 02 7773013
• Ремень 02 Описание Подогреватель картера ленточного типа, 54 Вт, 400 В, UL
• Смотровое стекло 8156019
• Смотровое стекло Описание Смотровое стекло с прокладкой (черн./бел.)
• Соединитель FSA 023U8014
• Угол линии всасывания 8168007
• Угол линии всасывания Описание Угловой адаптер, C06 (1" rotolock, 1/2" ODF)
• Уголок линии нагнетания 8168004
• Уголок линии нагнетания Описание Угловой адаптер, C01 (1" rotolock, 3/8" ODF)
• PTC 120Z0459
• PTC Описание PTC-нагреватель, 27 Вт, маркировка CE, UL
